Monday, March 26, 2012

Thursday, March 22, 2012

Prototypes 03 Yorick

Prototype 03
  • Principe van het vastdraaien van de lus door nu enkel een kwart draai (voordien 360°). Hierdoor zal het materiaal minder snel slijtage gaan vertonen.
  • Handvat staat niet meer volledig onder een hoek van 10°, maar is iets afgerond naar boven toe.
  • Tijdens het gieten plaats ze haar hand iets hoger dan het midden van het handvat, bij een volle fles.
  • De opening van de klemmen onderaan het handvat bevindt zich nog aan de linkerkant. Er moet blijkbaar nog veel met de vingers gezocht worden naar de opening om het in de juiste positie te krijgen.



  • Het losmaken van de grijper gebeurt nogal moeilijk bij een volledig lege fles. De vorm weegt praktisch niks en vervormt gemakkelijk.



  • Zeker wanneer de dop verwijderd wordt vertoont de fles deuken. Het losmaken van de grijper wordt nu een ware uitdaging. De lege fles begint heen en weer te vliegen bij het losmaken.




Prototype 04
  • Testen van verschillende bevestigingen, zowel boven aan de hals als aan de onderzijde.





Prototype 04 | opstelling 1
  • Principe om de fles te fixeren blijft het kwart draaien van een lus bovenaan, met onderaan een kliksysteem.
  • Testen van een ander type fles.
  • Bij het gieten komt de lus rond de hals los, onverwacht gebeuren. Het schenken na deze gebeurtenis gebeurt nu iets voorzichtiger en liefst met de dop op.





Prototype 04 | opstelling 2
  • Bij de blauwe fles komt de onderste grijper iets moeilijker over de fles, de diameter is groter dan de rode fles.








Prototype 04 | opstelling 3
  • Genoeg spanning nodig om de draaiknop vast te krijgen, en zo te houden.
  • Zelfde diameter als dop van fles, zo opspannen door hulpstuk te gebruiken!
  • De lus moet wel gemakkelijk weer los te krijgen zijn.
  • De grijper over de blauwe fles schuiven gaat zeer moeilijk, zeker geen vlotte handeling.
  • Toont het meest potentieel van de opstellingen.



Benchmark dop opener

Huidig systeem

  • Wordt gebruikt om een nieuwe fles te openen.
  • Andere functies die niet gerelateerd met een fles spuitwater worden ook wel nog veel gebruikt, zoals de blikopener, ...
  • Heel handig hulpmiddel.
  • Ligt goed in de hand.
  • Conisch element die zorgt dat de dop goed vast blijft zitten.






Andere systemen



Evaluatie 04 Yorick

Monday, March 12, 2012

Evaluatie 03 Stephanie

Prototypes 02 Yorick

  • Positie hand afhankelijk van hoeveelheid spuitwater in de fles

  • Hoek van 10° schenkt het gemakkelijkst

  • Uitsparingen handvat voelen goed aan

  • Handvat over de volledige lengte maakt het mogelijk om op verschillende niveau's aan te grijpen

  • Afstand tussen handvat en fles zo kort mogelijk houden








  • Voorbereiding iteratie 04

    • Hoek fijner gaan bepalen (10°)
    • Systeem draaibeweging vereenvoudigen/verder uitwerken
    • Verschillende afstanden van de uitsparingen voor de vingers op het handvat.
    • Tapsysteem uitwerken met de bestelde kraantjes (eBay)



    notities bij bezoek 3

    Notities bij bezoek 3

    Persoon:
    • is grappig, lacht veel tijdens ons bezoek
    • bult zichtbaar op linker duim
    • gebruikt hulpmiddel om flessen open te doen
    • wanneer de flessenhouder niet voldoende om de fles zit, dan is ze onzeker om de beweging van uitschenken uit te laten voeren.


    Prototypes:

    • bij prototype 1 : moet veel met pols draaien, geeft aan dat uit licht materiaal moet zijn
    • prototypes met verschillende hoek van handvat : heeft aan dat handvat op hoek van 10 graden staat het best is, 20 is te veel. bij een hoek van 20graden voelt ze de beweging tot in de schouderblad
    • de afstand tussen handvat en fles moet kort zijn.
    • het is goed dat er een lang handvat gemaakt wordt zodat ze haar hand laag op het handvat kan positioneren. want dan doet ze de beweging vanuit de pols en elleboog.
    • positief dat er vingeruitsparingen zijn.
    • misschien de volgende keer zlf haar hand positioneren om afdruk van handvat te nemen.

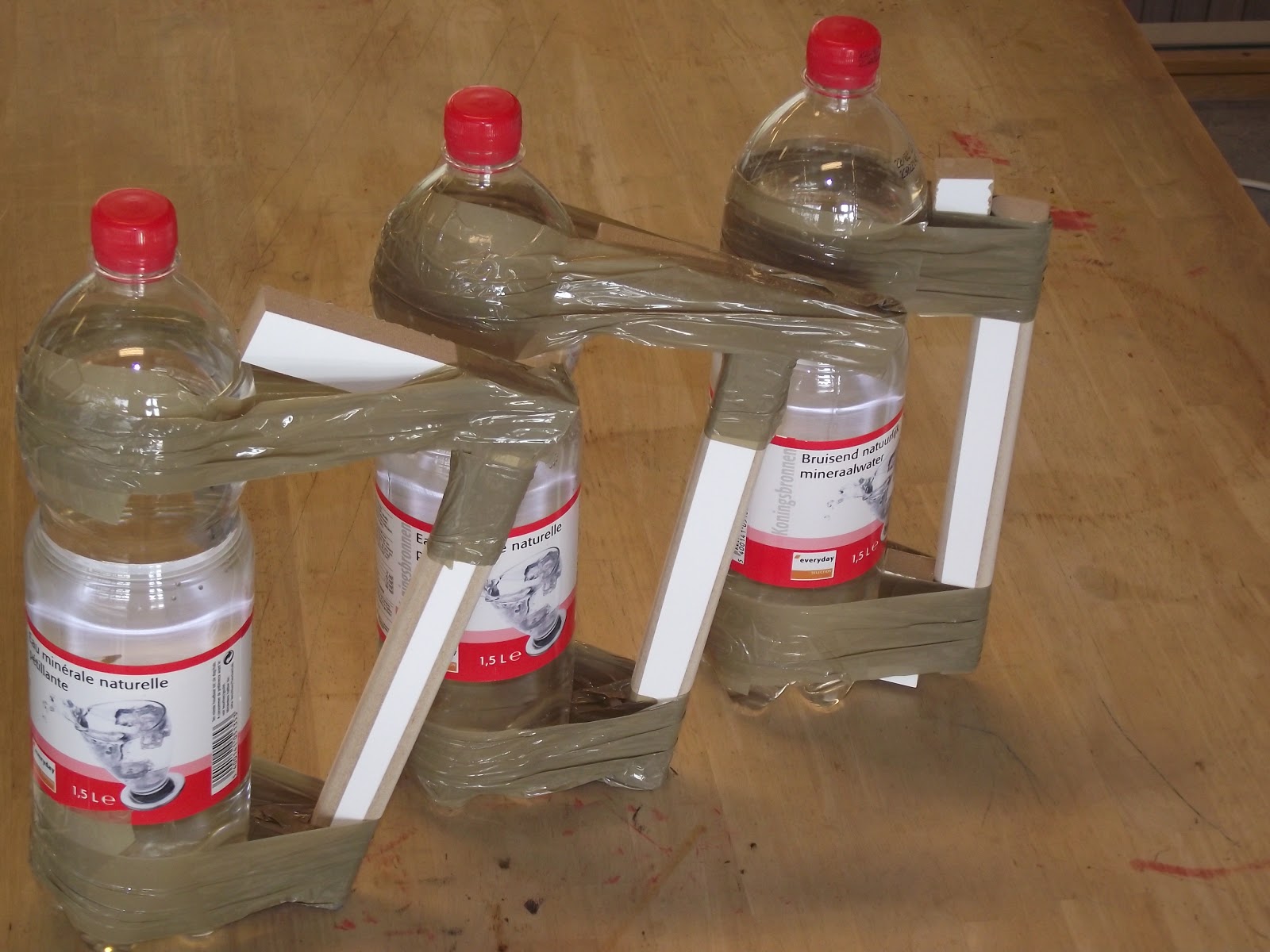

    Prototypes 02 Wouter

     Eigenschappen:
    • Handvat op 0°, 10°, 20° (zie video's respectievelijk)
    • Afgeronde handvaten
    Feedback:
    • Handvat op 10° voelt het meest comfortabel aan
    • De handvaten zijn ok, kijken voor uitsparingen?












    Prototypes 01 Wouter

    Eigenschappen:
    • Fles met een touw verbonden met een frame
    • Fles kan kantelen, waarbij het touw over het haakje schuift
    • Bij het kantelen, is minder kracht nodig aangezien dit deels door het frame gedragen wordt
    Feedback:
    • De fles is moeilijk vast te nemen
    • Aanvankelijk is het tillen ook moeilijk

    Eigenschappen:
    • De fles hangt ondersteboven op aan een frame
    • Met een soort kraantje kan water getapt worden
    Feedback:
    • Spuit zal verloren gaan!?
    • Zit potentieel in!
    Eigenschappen:
    • Handvat staat onder een hoek
    Feedback:
    • Het gieten gaat bijna vanzelf!

    Bezoek 03 video


    Evaluatie 03 Yorick

    Evaluatie 03 Wouter


    Monday, March 5, 2012

    Prototypes 01

    Filmpje prototype 1



    Prototype 1




    - draaibeweging OK, verdeling van de kracht over een groot draaimoment
    - klikverbinding onderaan OK (verschillende diameters mogelijk)
    - oppassen naar slijtage hals/draad
    - nu een elektriciteitskabel, toch nadenken over hygiƫne bij eventuele materiaalkeuze

    Prototype 2



    - geen kracht in de vingertoppen om beide helften gemakkelijk te sluiten

    Prototype 3




    - ziet er nogal complex uit
    - moeilijk om de elastiek uit te rekken
    - slijtage elastiek tegengaan door te vervangen met een nieuwe
    - hygiƫne elastiek minpunt

    Evaluatie 02 Yorick

    Benchmark huidig systeem

     Filmpje van gebruik










    Foto's van huidig product

    - teveel handelingen moeten uitgevoerd worden met vingertoppen (geen kracht!), in plaats wordt er een combinatie van meerdere vingers of de muis van de hand gebruikt
    - precisie van het kliksysteem bovenaan is afhankelijk van de hoogte van de hals
    - uitsparingen in het handvat zijn OK







    Bezoek 02 video


    Consult 05/03

    • Gestructureerd te werk gaan:
      • Handelingen opdelen en eventueel op zich gaan testen
        • Dop losdraaien
        • Systeem bevestigen
        • Positioneren
        • Gieten
          • Grijpen
          • Opheffen
          • Gieten/Mikken
          • Vullen naar wens
          • Terugplaatsen
        • Systeem losmaken
        • Dop vastdraaien

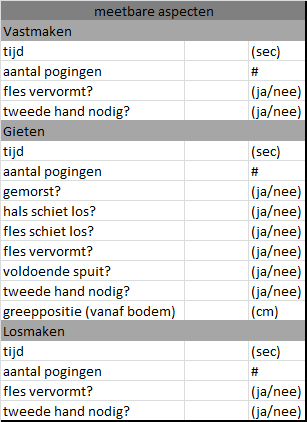

      • Volledig proces laten uitvoeren om goed te kunnen vergelijken
        • Dezelfde fles om verschillende zaken te testen en vergelijken
        • Fles: volle fles <=> halfvolle fles <=> bijna lege fles
      • Stephanie zoveel mogelijk betrekken bij het proces, aanwezigheid bij de testen!
    • Concepten:
      • Schuin handvat integreren met het lus-draai-systeem
        • Handvat: verschillende hoeken, curven, vormen, texturen, uitsparingen, ...
        • Lus: zoeken naar geschikt materiaal
          • Materiaalvermoeidheid testen!
      •  Tapsysteem: zoeken naar ergonomisch verantwoord kraantje/tap

    Evaluatie 02 Wouter


    Bottle caps

    De doppen zijn onderling verwisselbaar.

    Bottle benchmarks

    1. Bru
    2. Spa
    3. Saint-Martain <= momenteel gebruikt
    4. Everyday
